ÉCONOMISEZ UN TEMPS PRÉCIEUX GRÂCE À NOTRE SYSTÈME D’ANCRAGE NAMIFIX!

Préservez l’intégrité de votre revêtement extérieur en fixant les supports sur votre fondation, et découvrez instantanément la robustesse de notre système. Suivez simplement les étapes «Marquer – Percer – Fixer», qui sont accessibles à tous. En quelques instants, vous êtes prêt à débuter votre projet sur une base solide et conforme!

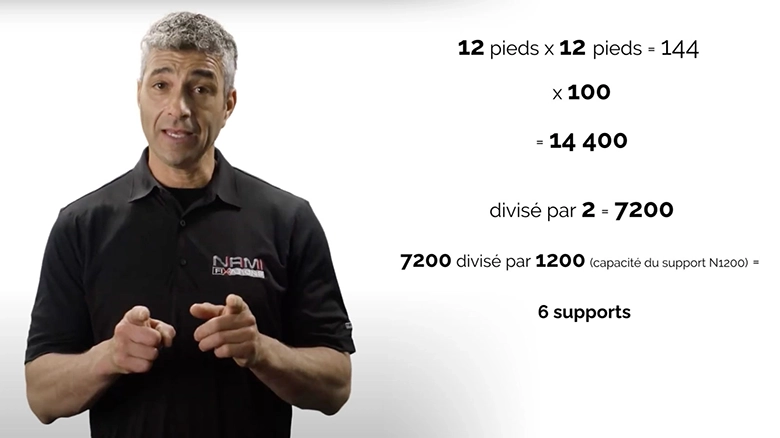

Calculer le nombre
de supports NamiFix nécessaires

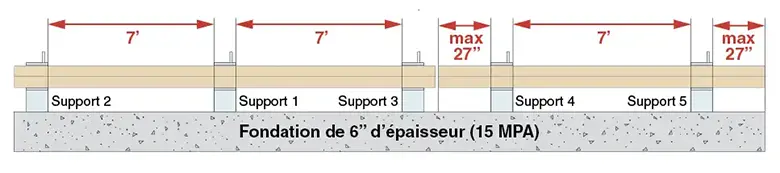

La distance entre 2 supports peut aller jusqu’à 7 pi.

ASSEMBLAGE DE LA POUTRE

Il ne doit pas y avoir de jonction de pièces de bois dans sur un support NamiFix.

Notez que, pour une installation adéquate, la capacité de charge a été calculée en tenant compte de poutres pleines et sans jointure.

Chaque poutre est indépendante, influençant ainsi l’emplacement des supports. Il vous suffit de les disposer bout à bout pour obtenir la longueur souhaitée.

Les étapes d’installation

Support NamiFix N2

S’applique aussi à tous nos supports.

Cliquez pour télécharger le guide d’installation

Guide d'installation

IMPORTANT

Déterminer la position de votre support

  1. Déterminer la « hauteur finale » de la terrasse.
  2. Par soustraction à partir de cette mesure (hauteur finale) vous obtiendrez la position de votre support.
Ex. : A-Plancher 1-1/2″ + B-Solives 7-1/4″ + C-Poutre 9-1/4″ = 18″ (voir illustration)
  3. Hauteur finale – 18″ = Hauteur des supports
  4. Niveler chacun des supports et aligner leur position finale sur la longueur.

IMPORTANT: Avant de percer, il est primordial de valider qu’il y a un minimum de 8 po de béton partout autour des futurs trous de perçage.

Si vous avez moins de 8 po au-dessus du trou de perçage, 2 options s’offrent à vous :

  1. Abaisser la hauteur finale de la terrasse.
  2. Modifier votre structure à la hausse, voici quelques exemples :

Modèles de structure

HAUTEUR: 18 po

SOLIVE DE 7,25″
POUTRE DE 9,25″

HAUTEUR: 19,5 po

SOLIVE DE 7,25″
+ MADRIER de 1,5″.
POUTRE DE 9,25″

HAUTEUR: 20 po

SOLIVE DE 9,25″
POUTRE DE 9.25″

HAUTEUR: 21,5 po

SOLIVE DE 9,25″
+ MADRIER de 1,5″
POUTRE DE 9,25″

HAUTEUR: 22 po

SOLIVE DE 9,25″
POUTRE DE 11,25″

HAUTEUR: 23,5 po

SOLIVE DE 9,25″
+ MADRIER de 1,5″
POUTRE DE 11,25″

PERCER LA FONDATION

Le diamètre de la mèche nécessaire est exactement le même que celui de l’ancrage fourni avec le support, tel qu’identifié sur la boîte. Il suffit de choisir une longueur de mèche suffisante pour permettre à l’ancrage de pénétrer complètement, plus 1/2 pouce.

Supports N1200, NP2500, N2 et NP3:
Mèche 1/2 po

Support NP4:
Mèche 5/8 po

Supports NP5 et N56:
Mèche 3/4 po

Suivez simplement les étapes ci-dessous pour percer

N’oubliez pas d’avoir respecté le 8 po de dégagement d’une ouverture
*IMPORTANT: Le perçage ne doit jamais traverser la fondation.

En cas d’utilisation de plaquettes d’espacement, ajustez la profondeur si nécessaire.

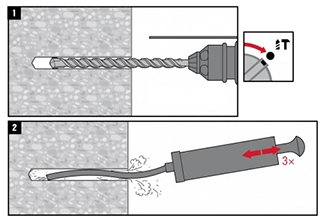

PERCEZ

  1. Percer. Il est recommandé d’utiliser un niveau pour s’assurer de percer droit.
  2. Nettoyez les trous pour maximiser le rendement des ancrages.

FIXER LE SUPPORT

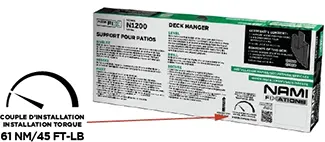

Pour que notre garantie soit respectée, vous devez utiliser les vis d’ancrage fournies avec le support. Serrez pour obtenir un appui ferme du support contre la fondation. Assurez-vous de respecter l’indice de serrage (voir le pictogramme à l’arrière de la boîte du support).

Une fois que vous avez fixé tous les supports requis, vous pouvez déposer vos pièces de bois dans les étriers et les fixer avec la quincaillerie recommandée.

La même opération doit être répétée pour chaque support installé.

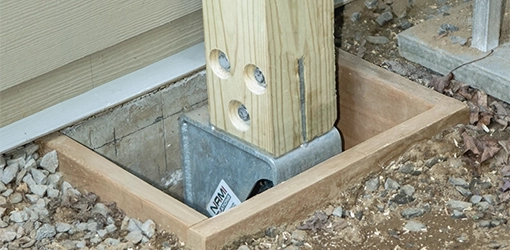

FIXER LA POUTRE PRINCIPALE DANS ÉTRIERS DES SUPPORTS NAMIFIX

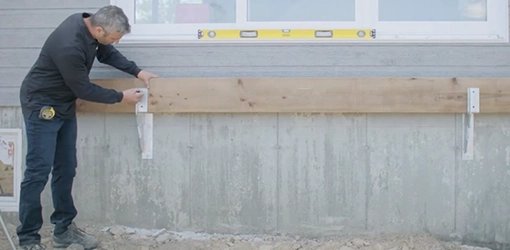

Lorsque la poutre est insérée dans l’étrier, marquez le trou du haut pour chaque support.
Il servira à installer la vis avec écrou.

Superposez vos deux pièces de bois et percez un trou d’un 5/8″ environ. Traversez les deux pièces. Percez le trou du haut seulement.

Remettre votre poutre (2 pièces) en place dans l’étrier en alignant les trous. Insérez et vissez la vis avec écrou.

Dernière étape pour la fixation de la poutre. Vous devez visser la vis à bois dans le trou du bas.

Pour les supports N1200 et N2, seul le trou du haut se retrouve sur la partie métallique avant et arrière de l’étrier. De cette façon, en perçant les deux pièces qui composent la poutre, vous pourrez insérer le boulon et une rondelle d’un côté, et placer l’écrou et une rondelle de l’autre côté. Avec une clé, serrer jusqu’à un appui complet des pièces métalliques avant et arrière. Une vis à bois avec rondelle dans le trou du bas finalise l’installation de la poutre.

Pour les autres supports NamiFix, les mêmes étapes doivent être suivies en utilisant des boulons, des rondelles et des écrous dans chacun des trous, en fonction du modèle de support utilisé.

Pour ces modèles de support, l’effet de retrait des pièces de bois nécessite une fixation plus précise et plus complète.

Les boulons, tirefonds, rondelles et écrous requis ne sont pas inclus avec le support.

Accessoires

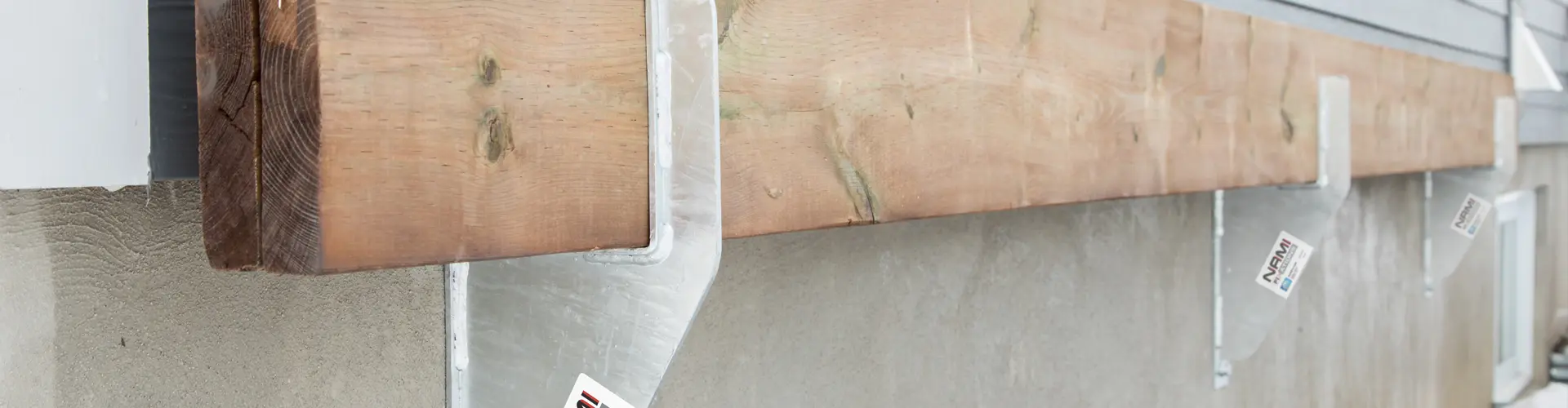

Votre poutre de départ est maintenant prête à recevoir votre structure!

Prévoyez de maintenir les solives à environ 1 pouce de distance de votre revêtement afin d’éviter tout risque d’accumulation entre le pramac et la structure.

Pour stabiliser les solives sur la poutre, il est nécessaire d’installer la première série d’entremises à une distance de 8 pouces ou moins du bout des solives qui est placée sur la poutre.
